瑞鴻電控
|
新聞詳情
為什么要這樣折磨我們的機柜 ？發表時間：2022-09-22 11:34  我公司生產機柜的碳鋼和鍍鋅鋼板涂層，再一次經受住了嚴格的國家標準檢驗，再一次表現出了優異的耐腐蝕特性！ 檢測依據國家標準GB/T 6742-2007,GB/T 1732-1993,GB/T 9753-2007,GB/T 10125-2012。 共同進行彎曲試驗、耐沖擊試驗、杯突試驗、抗腐蝕試驗，試驗結果均符合國家標準要求。

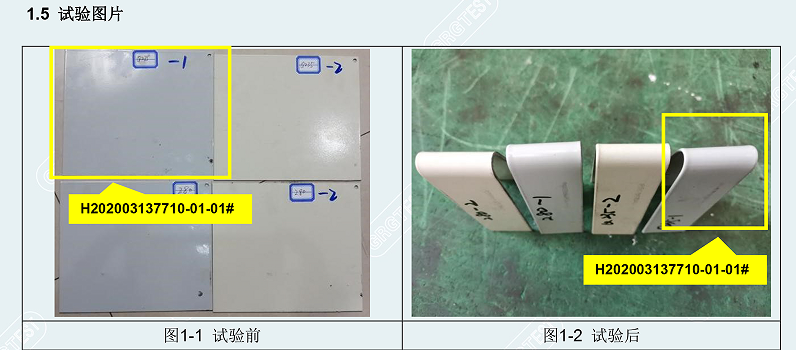

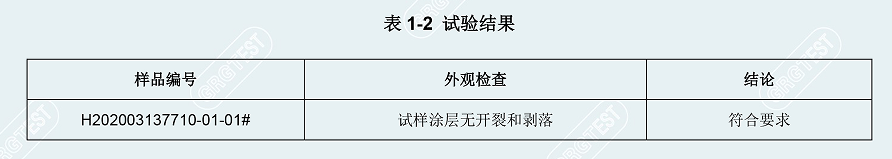

 客戶需要 我們要作為多種相似覆蓋層的工藝質量比較，擇優選擇優化工藝。 促進工藝進步的需要 我們要驗證不同涂層體系的長期性能是否可靠，保證機柜品質的穩定性和可靠性。  01  1、彎曲試驗：在2秒內，將涂層件折彎180度，觀察涂層變化。

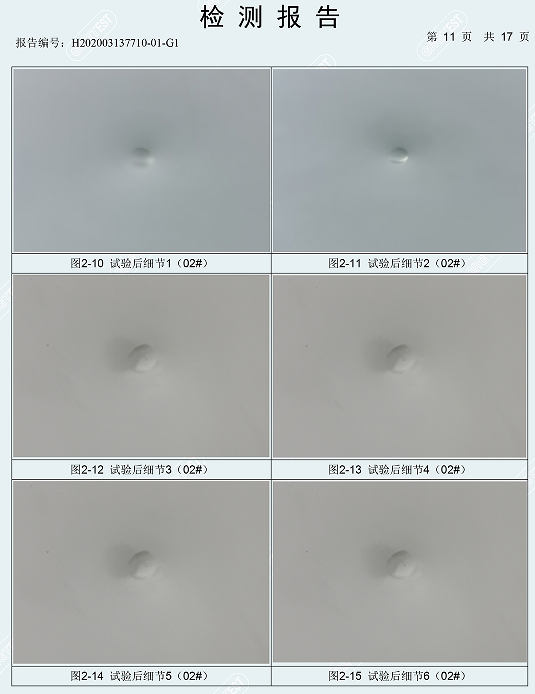

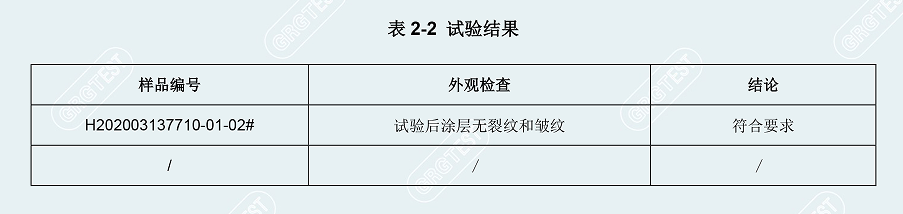

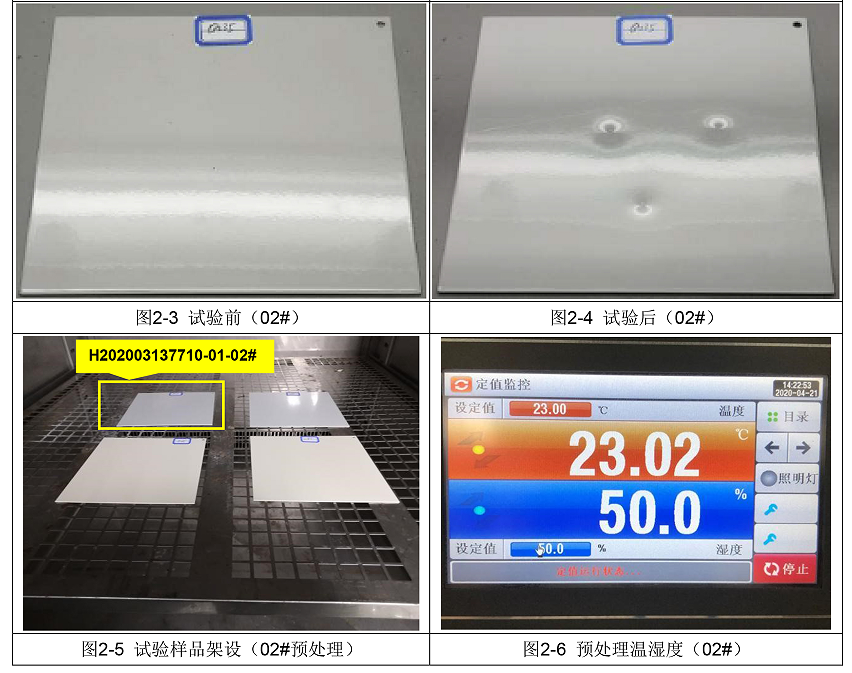

 2、沖擊實驗：依據國家標準GB/T 1732-1993，沖擊高度50cm；落錘重量1000g；沖擊次數3次；外觀要求樣板圖層應無裂紋、皺紋及剝落等現象。

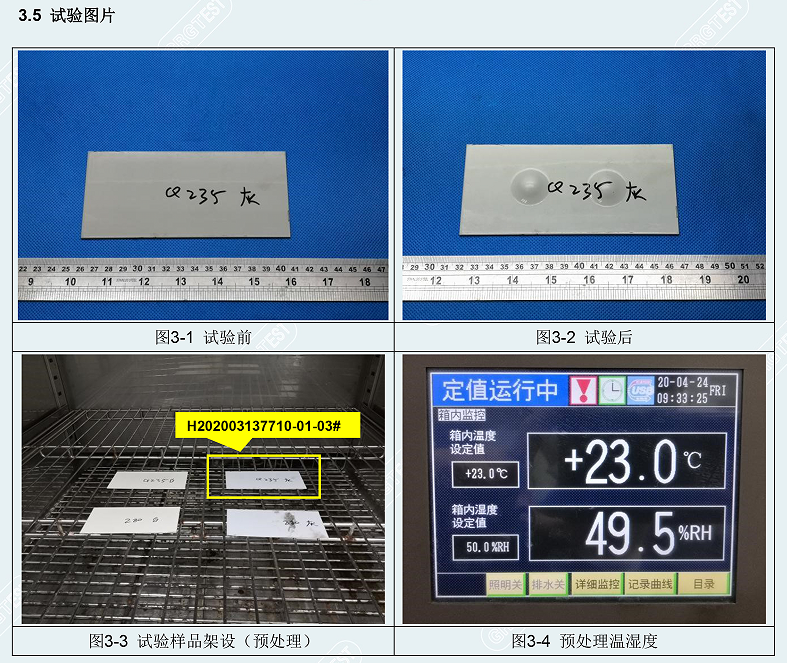

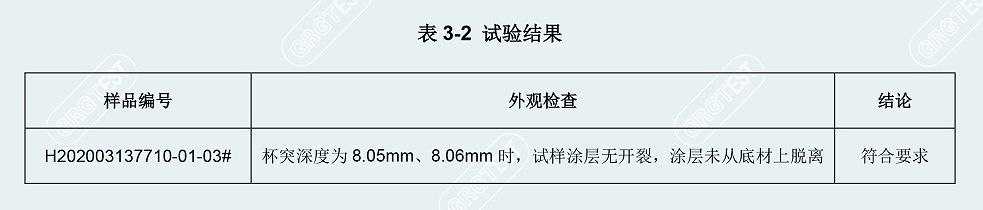

 3、杯突試驗：依據國家標準GB/T 9753-2007，將沖頭以（0.1-0.3）mm/s推向樣件，直至壓陷深度＞8mm；目視檢查樣品涂層狀況；外觀要求杯突深度＞8mm，試樣涂層不應出現開裂或脫離底材。

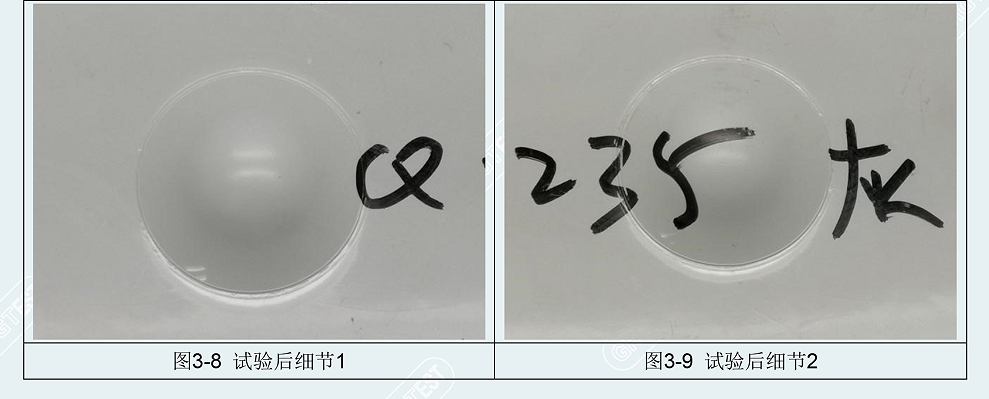

Q235 碳素結構鋼板杯突試驗涂層變形后附著效果

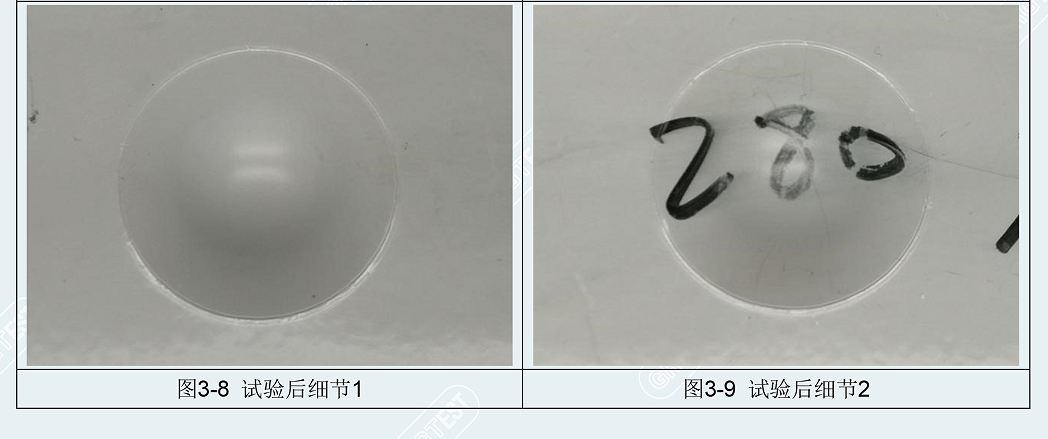

Z80 鍍鋅鋼板杯突試驗涂層變形后附著效果
  提升工藝、精益制造！

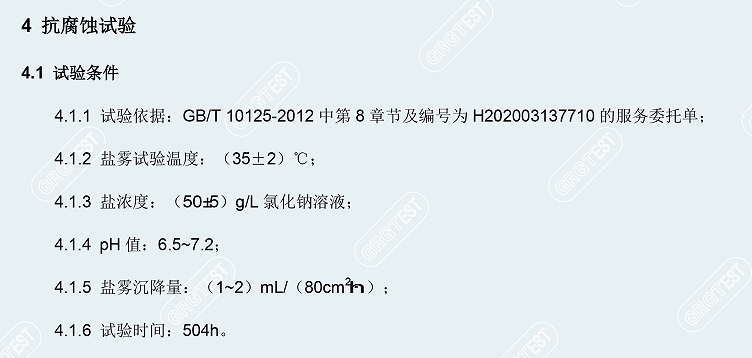

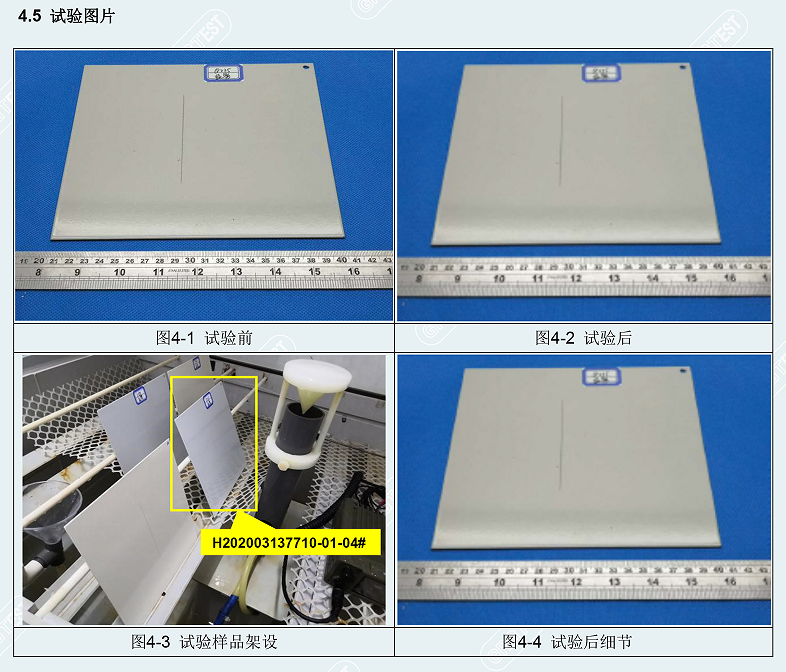

4、抗腐蝕試驗：最嚴格的 504小時，模擬 五年 以上惡劣工作環境 抗腐蝕試驗依據國家標準GB/T 10125-2012，鹽霧試驗溫度（35±2）℃；鹽濃度（50±5）℃；PH值為6.5~7.2；鹽霧沉降量為（1~2）ML/（80cm2.h）；試驗時間504h。外觀要求試驗后，樣品應無氣泡產生，在規格范圍擴散應不超過1mm。
我們一直在努力！
|
